    海康读码器MV-ID3050PM医疗行业|时空一体机芯片多条码读取

    时空一体机是用于mRNA(信使核糖核酸)捕获的创新性设备,用于胚胎形态学分析,具有高通量、精准控制、兼容多种类型样本、实现全转录组捕获等显著优势,最高通量可达24张切片/天,大大缩短手工操作时间,减少人为操作导致的批次效应,逐步实现Stereo-seq技术的标准化。同时,用于存在信息的芯片需要全流程读码核对,保证信息准确性。


    一、案例背景

    (1)  项目需求

    1.读码速度需求

    • 一次读取8张芯片码,同时进行排序输出

    • 单次读取耗时控制在500ms以内

    2. 芯片兼容性需求

    • 芯片在放入读码托盘前会加入甘油浸泡,要兼容不同浸泡程度的芯片

    (2)  项目痛点

         该项目应用于时空一体机芯片多条码读取,芯片干扰因素多,一般性的读码器无法满足多条码读取需求,漏读率较高,参数调整频繁,无法满足设备节拍。


    二、方案描述

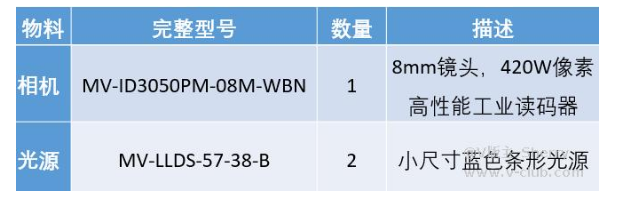

    (1)配单表

    海康MV-ID3050PM-08M-WBN /光源mv-LLDS-57-38-B  .png海康ID3000系列紧凑型固定式工业读码器

               海康MV-ID3050PM-08M-WBN /光源mv-LLDS-57-38-B                                                           海康ID3000系列紧凑型固定式工业读码器

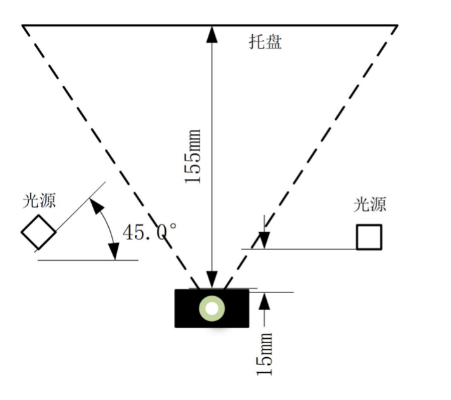

    (2)方案示意图


    (3)方案思路

    •读码器架设在155mm距离位置,保证视野长边与托盘平行。

    •两侧蓝色条光架设在读码器长边两侧,距离托盘70mm。

    •机械手夹取托盘移动至载具上,设备系统发送TCP指令触发读码器开始解码。



    实际架设示意图

    (4)方案描述

    项目难点1:

       项目应用于时空一体机芯片多条码读取,一般性的读码器无法满足多条码读取需求,漏读率较高。

    解决方案:

       采用多帧读取方式,优化运行节拍,取代之前分两次读取方案,采用一次读取方式,增加解码稳定性,降低漏读概率。


    项目难点2:

       芯片在放入读码托盘前会加入甘油浸泡,需要兼容不同浸泡程度的芯片。

    解决方案:

       两侧光源采用不同架设角度,并配置全偏镜头罩,避免芯片反光影响,对于不同浸泡程度的芯片码成像效果较好,读取率高。

    实际触发读取效果图:

    海康MV-ID3050PM-08M-WBN 实际触发读取效果图.png

    三、项目优势

    ● 此方案有效解决了芯片干扰因素对读码的影响。

    ● 此方案通过多帧读取方式,增加解码稳定性,降低漏读概率,试产读码率提升至99.9%。

    ● 采用左右两侧外置光源,打光均匀,芯片码成像良好,读取率高。

    ● 此方案自带图像轮询功能,兼容性强。

    ● 此方案简易的架设方式,便于产线生产安装。
